高速一體繩繡裝置是我公司最新開發的一款高性能的簡易繩繡裝置，主要目的是提高簡易繩繡的繡作效率及繡品質量。目前市場上現有的簡易繩繡穩定性低，易發生繞繩、丟步等問題，且最高轉速在800rpm，效率較低。新產品將在打環電機加裝編碼器，采用閉環控制，最高繡作轉速可達1200rpm不降速，效率提升接近50%。并且由于采用的是閉環控制，系統消耗的能量也比開環系統低很多，縱使在最高1200轉的最高轉速，電機也不會發熱，可靠性大大提高。
l 效率高，可由原800rpm提升至1200rpm，效率提升50%。
l 繡品好，電機速度快，更短時間達到指定位置，避免漏針。
l 永不丟步，打環電機加裝編碼器控制，采用閉環控制，完全避免了開環丟步的固有缺點。
l 安裝簡便，一體化機型安裝，線不穿大梁，省時省錢省工。
l 功耗少，發熱低，采用閉環電機控制，電流相比開環方式減少50%，打環電機溫升不超過10度。
l 零位準，采用光電編碼器零位控制，定位誤差不超過+-4脈沖。
l 自帶自檢老化模式，可上電自檢部分插頭松動，電機故障等功能。

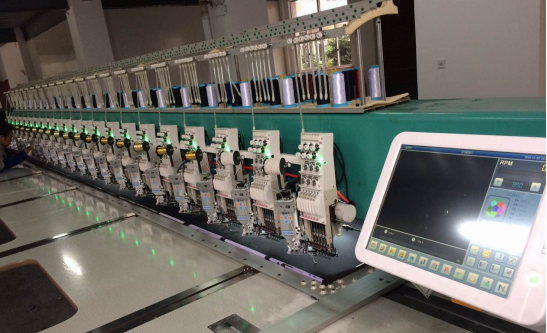

M98一體繩繡整機安裝效果圖
1000轉繡作小圓圈花樣以及大拐角花樣效果如下圖所示：

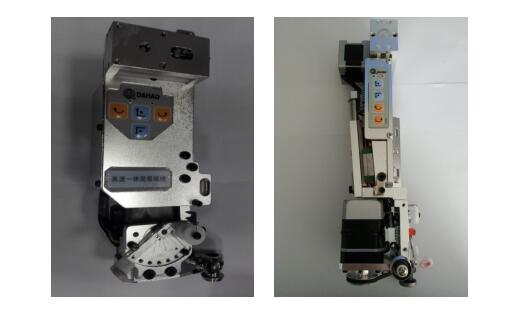

目前一體裝置共有兩款裝置如圖所示，左下圖JY款為右下圖為GJ款，客戶跟根據自身需求選擇：
機械安裝尺寸基本一致，每種繩繡裝置皆有左右款。

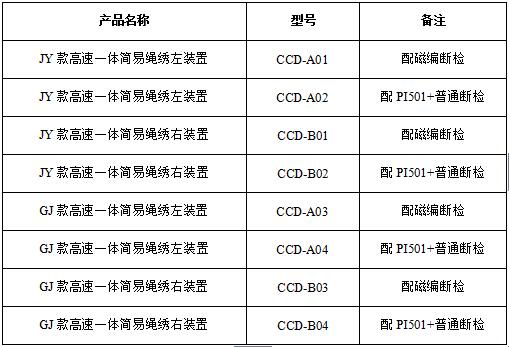

型號解釋說明如下表：

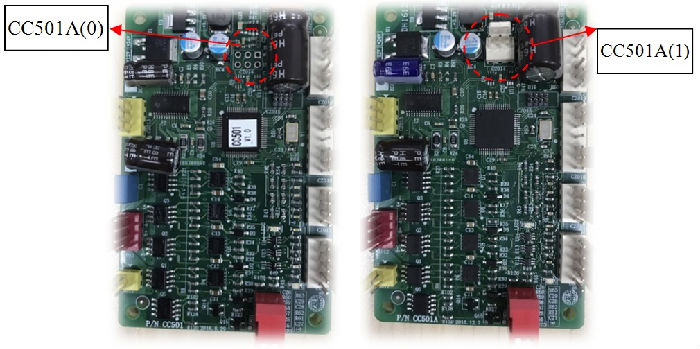

如上圖所示，左圖CZ014無3P插座為CC501(0)，配合磁編斷檢使用，右圖CZ014焊有3P插座為CC501(1)，主要配合PI501，與普通斷檢使用。
板上DIP開關可進行功能選擇，進行裝置安裝時已設置過，用戶無需自己設置。DIP1表示左右裝置，默認狀態（OFF）為右裝置，撥到ON為左裝置。DIP2用于板上自測試，默認為OFF，屬于正常工作狀態，當撥到ON時，打環電機會自動進入自檢測模式，如果檢測正常自動進入老化模式，不正常則報錯。
將CZ019的6腳24v電源，5腳是地，接入電源，打開電源開關；按鍵膜紅燈常亮1秒左右后，紅燈滅，綠燈閃爍，同時由于CPU檢測到送線擺桿的位置，會根據擺桿的位置驅動送線電機旋轉，旋轉一定圈數后自動停止，此時紅燈不亮，綠燈閃爍，送線電機及打環電機為停止?fàn)顟B(tài)；

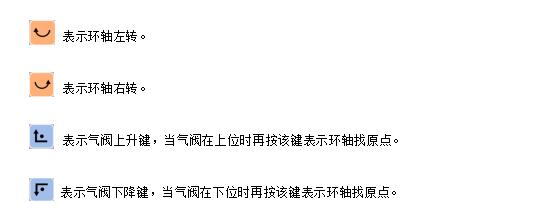

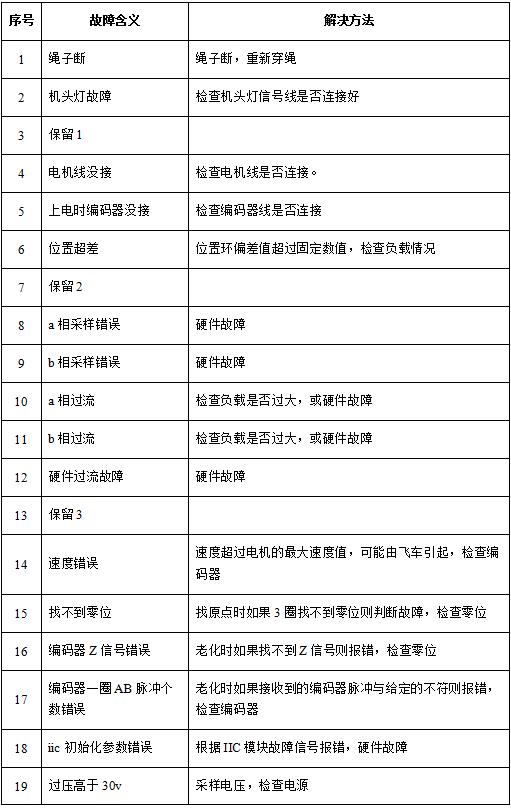

按鍵中紅燈為故障燈，常亮?xí)r表示硬件故障，故障碼在主控界面顯示，此時必須斷電查找故障原因；紅燈閃爍表示繩斷故障，穿繩后拉桿可繼續繡作；綠燈表示運行燈，慢閃表示系統正在運行，快閃表示打環正在轉動，故障時燈滅。
擺桿機構如下圖所示，擺桿位置使用霍爾進行檢測，松線電機會根據擺桿位置進行動作，當擺桿被繩子收緊時，松線電機會送線；當擺桿被彈簧彈出時，松線電機會收線，中間位置時電機不動作。松線電機的運行頻率可在主控界面進行設置范圍為（1~15khz）。

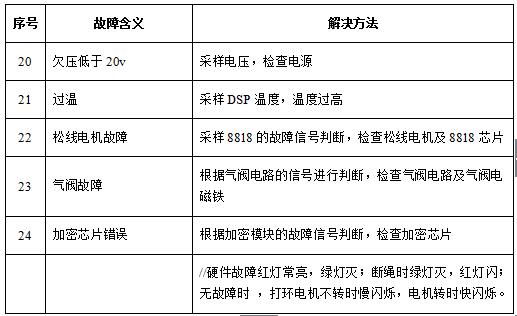

當高速簡易繩繡控制板(CC501)故障時，檢修相應部位，進行相應的操作即可。

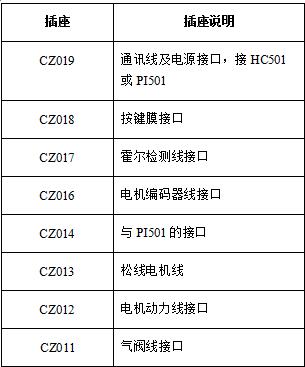

1、 CC501版接線圖：

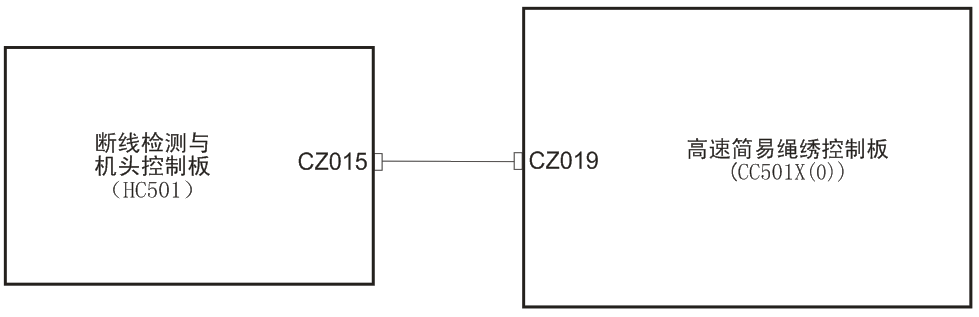

2、 當CC501接磁編斷檢HC501時，接線如下圖所示：

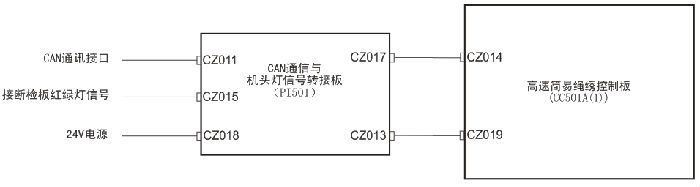

3、 當CC501與PI501配合使用時，接線圖如下圖所示：

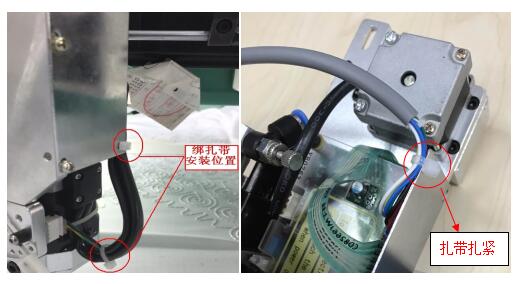

安裝時注意氣閥升降時電機線會帶動插頭松動，所以在裝置上已將電機線扎緊如下左圖：如遇有松動的需要重新扎緊。
換色時機頭會帶動裝置一起移動，機頭板與裝置的連接線也會松動，也需要在安裝時用扎帶扎緊在裝置上。如上右圖所示：
當CC501與PI501配套使用時，連線要穿過大梁，所有連線都要用扎帶扎緊，以防插頭松動。
